[1] Generatore pilotato in serie/parallelo con grandezza pilota

Messaggioda Foto Utentevoltvolt » 22 dic 2023, 11:13

Salve a tutti!

Un generatore di corrente pilotato dalla tensione ai capi di un'impedenza posta in parallelo ad esso, può essere semplificato in qualche modo? Stesso discorso per un gen. di tensione pilotato in serie con la grandezza pilota.

Mi riferisco ad una situazione del genere, ad esempio:



Oppure se avessi avuto la stessa situazione ma il generatore era di tensione e in serie con R. Mi ricordo che avevo sentito da qualche parte che in questi casi si poteva "trascurare" o "semplificare" qualcosa, ma non ricordo affatto cosa e come..
Avatar utente
Foto Utentevoltvolt
0 3

Messaggi: 28
Iscritto il: 23 nov 2023, 20:48

0
voti

[2] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto Utentevoltvolt » 22 dic 2023, 11:58

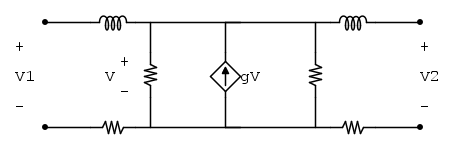

EDIT: Aggiorno il circuito per evitare equivoci:

Avatar utente
Foto Utentevoltvolt
0 3

Messaggi: 28
Iscritto il: 23 nov 2023, 20:48

0
voti

[3] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto UtenteIsidoroKZ » 22 dic 2023, 13:05

Il generatore pilotato di corrente controllato dalla tensione ai suoi capi e` una resistenza di valore 1/G dove G e` il guadagno del generatore. Per la tensione non so, non ho capito a cosa ti riferisci. Il caso duale al generatore di corrente di prima e` un generatore di tensione controllato dalla corrente che lo attraversa.
Per usare proficuamente un simulatore, bisogna sapere molta più elettronica di lui
Plug it in - it works better!
Il 555 sta all'elettronica come Arduino all'informatica! (entrambi loro malgrado)
Se volete risposte rispondete a tutte le mie domande
Avatar utente
Foto UtenteIsidoroKZ
118,7k 1 3 8
G.Master EY
G.Master EY

Messaggi: 20751
Iscritto il: 17 ott 2009, 0:00

0
voti

[4] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto Utentevoltvolt » 22 dic 2023, 13:14

IsidoroKZ ha scritto:Il generatore pilotato di corrente controllato dalla tensione ai suoi capi e` una resistenza di valore 1/G dove G e` il guadagno del generatore. Per la tensione non so, non ho capito a cosa ti riferisci. Il caso duale al generatore di corrente di prima e` un generatore di tensione controllato dalla corrente che lo attraversa.


Il discorso si applica anche se al posto di R (a sinistra del generatore) avessimo avuto un'impedenza? Ad esempio un condensatore o un induttore?

Per la tensione intendevo proprio quello che dicevi tu: in questo caso si ha sempre l'impedenza con valore 1/G oppure resta solo G?
Avatar utente
Foto Utentevoltvolt
0 3

Messaggi: 28
Iscritto il: 23 nov 2023, 20:48

0
voti

[5] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto UtenteRenzoDF » 22 dic 2023, 13:17

IsidoroKZ ha scritto:Il generatore pilotato di corrente controllato dalla tensione ai suoi capi e` una resistenza di valore 1/G dove G e` il guadagno del generatore. ...

Nel caso indicato, -1/G. :-)
"Il circuito ha sempre ragione" (Luigi Malesani)
Avatar utente
Foto UtenteRenzoDF
55,7k 8 12 13
G.Master EY
G.Master EY

Messaggi: 13173
Iscritto il: 4 ott 2008, 9:55

0
voti

[6] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto UtenteIsidoroKZ » 22 dic 2023, 13:24

voltvolt ha scritto:Il discorso si applica anche se al posto di R (a sinistra del generatore) avessimo avuto un'impedenza? Ad esempio un condensatore o un induttore?

Per la tensione intendevo proprio quello che dicevi tu: in questo caso si ha sempre l'impedenza con valore 1/G oppure resta solo G?


Il valore importante e` la tensione ai capi del generatore controllato, in parallelo al generatore controllato puo` esserci di tutto. Stessa cosa per il caso generatore di tensione. In che unita` di misura e` dato il guadagno di un generatore di tensione controllato in corrente?

Poi bisogna fare attenzione ai segni, come ha ricordato giustamente Foto UtenteRenzoDF.
Per usare proficuamente un simulatore, bisogna sapere molta più elettronica di lui
Plug it in - it works better!
Il 555 sta all'elettronica come Arduino all'informatica! (entrambi loro malgrado)
Se volete risposte rispondete a tutte le mie domande
Avatar utente
Foto UtenteIsidoroKZ
118,7k 1 3 8
G.Master EY
G.Master EY

Messaggi: 20751
Iscritto il: 17 ott 2009, 0:00

0
voti

[7] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto Utentevoltvolt » 30 dic 2023, 11:48

IsidoroKZ ha scritto:
voltvolt ha scritto:In che unita` di misura e` dato il guadagno di un generatore di tensione controllato in corrente?


Per un GTDC il guadagno è una resistenza, quindi \Omega. Se parliamo di un GCDT, si ha invece una transconduttanza, quindi \Omega^{-1}.

Ma a livello matematico, come si dimostra che un generatore di corrente controllato dalla tensione ai suoi capi (come nel circuito che avevo fatto vedere), è una resistenza del valore 1/G (e perché nel caso specifico, come dice Renzo, con un segno meno davanti?)
Avatar utente
Foto Utentevoltvolt
0 3

Messaggi: 28
Iscritto il: 23 nov 2023, 20:48

1
voti

[8] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto UtentePietroBaima » 30 dic 2023, 11:55

equivalente thevenin ;-)
Generatore codice per articoli:
nomi
Sul forum:
[pigreco]=π
[ohm]=Ω
[quadrato]=²
[cubo]=³
Avatar utente
Foto UtentePietroBaima
88,3k 7 12 13
G.Master EY
G.Master EY

Messaggi: 11941
Iscritto il: 12 ago 2012, 1:20
Località: Londra

0
voti

[9] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto Utentevoltvolt » 30 dic 2023, 12:06

Ci avevo pensato: trasformo in un equivalente di Thevenin il lato Norton che ho nel circuito. Nel fare questo ottengo quindi la serie del resistore, chimiamolo R1, con un generatore di tensione, la cui tensione è pari a V = R1 \cdot g_mV, da cui si ricava che R1 = 1/g_m, ovvero il generatore viene sostituito con un resistore equivalente pari a 1/g_m? (Mancherebbe il segno meno, che non ho ancora capito come farlo entrare nella relazione)
Avatar utente
Foto Utentevoltvolt
0 3

Messaggi: 28
Iscritto il: 23 nov 2023, 20:48

0
voti

[10] Re: Generatore pilotato in serie/parallelo con grandezza pil

Messaggioda Foto UtentePietroBaima » 30 dic 2023, 12:10

Beh, se la corrente è opposta a quella imposta (scusa la cacofonia) il segno è meno, se no più.
Se poi non funziona con Thevenin provi con Norton, uno dei due funziona sempre (in realtà quasi, c'è una sola eccezione che se vuoi poi ti spiego).
Generatore codice per articoli:
nomi
Sul forum:
[pigreco]=π
[ohm]=Ω
[quadrato]=²
[cubo]=³
Avatar utente
Foto UtentePietroBaima
88,3k 7 12 13
G.Master EY
G.Master EY

Messaggi: 11941
Iscritto il: 12 ago 2012, 1:20
Località: Londra
